汽车零部件MES系统架构设计实战

做汽车零部件MES，最难的从来不是“功能堆砌”，而是架构能不能扛住汽配行业的严苛场景、能不能贴合IATF16949合规要求、能不能对接多类设备与车企系统、能不能长期迭代不重构。

安健智能MES深耕汽车零部件行业多年，专注打造原生适配 IATF16949 的制造执行系统。从架构设计、设备采集、全链路追溯到质量闭环审计，为冲压、注塑、机加、装配类汽配工厂提供可落地、可过审的一体化 MES 解决方案，助力企业打通车间数据，从容应对第三方审核与主机厂二方审厂。

很多汽配工厂上线MES后陷入尴尬：页面功能齐全，但追溯不闭环、工艺锁不住、数据不合规、对接不顺畅、现场用不起来。归根结底，是前期架构设计脱离行业实战，用通用制造MES架构硬套汽配行业场景。

汽车零部件行业有极强的行业特殊性：批次追溯严苛、工艺版本管控严格、首末检/巡检强制落地、不良闭环可审计、需对接ERP/PLM/QMS/车企SRM、设备种类杂、多品种小批量混产常态化。

今天这篇实战干货，不讲空泛的技术理论，拆解汽车零部件行业专用MES分层架构设计方案，覆盖合规、生产、质量、设备、数据、集成全维度，适配冲压、注塑、热处理、机加、装配等主流汽配工艺，可直接作为项目落地、选型、开发的参考标准。

架构是系统的地基，地基错了，后期再多功能整改都是治标不治本。针对汽车零部件行业特性，MES架构设计必须坚守四大核心原则，所有模块开发、功能迭代、系统集成都围绕此展开。

1. 合规优先：架构原生适配IATF16949

区别于普通制造业MES，汽配MES的底层架构必须原生承载合规逻辑，而非后期功能补丁。数据结构、日志留存、流程闭环、权限审计、追溯链路全部提前对标IATF16949条款，满足审厂、客户二方审核、第三方认证的所有数据要求。

2. 现场落地优先：适配多品种混产场景

汽配工厂普遍存在多批次、小批量、换线频繁、工艺迭代快的特点，架构必须支持柔性生产，工艺可快速配置、流程可灵活调整、工单可灵活拆分合并，无需改动代码即可适配现场生产变化。

3. 数据真实优先：全程留痕、不可篡改

架构底层搭建独立的数据审计层，所有操作、参数修改、流程变更、数据录入全程留时间戳、操作员、操作日志，数据自动归档、防篡改、可回溯，从架构层面杜绝人工补录、数据造假的合规风险。

4. 可扩展优先：标准化集成、模块化迭代

汽配企业系统繁杂，需对接ERP、PLM、QMS、设备PLC、扫码设备、车企供应链系统。架构采用模块化、松耦合设计，支持接口快速拓展、功能模块按需增减，避免系统固化、后期无法迭代升级。

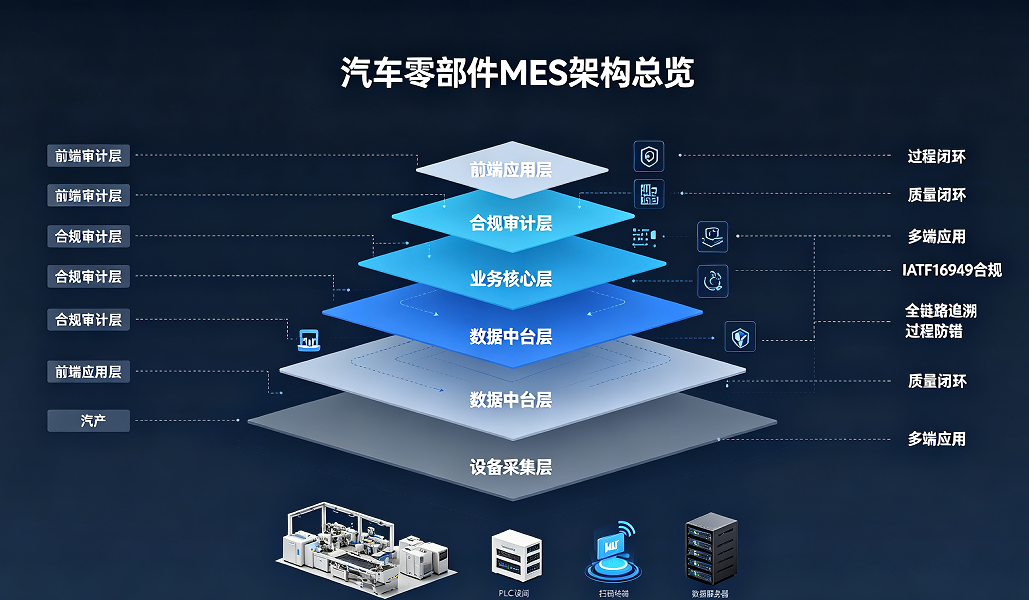

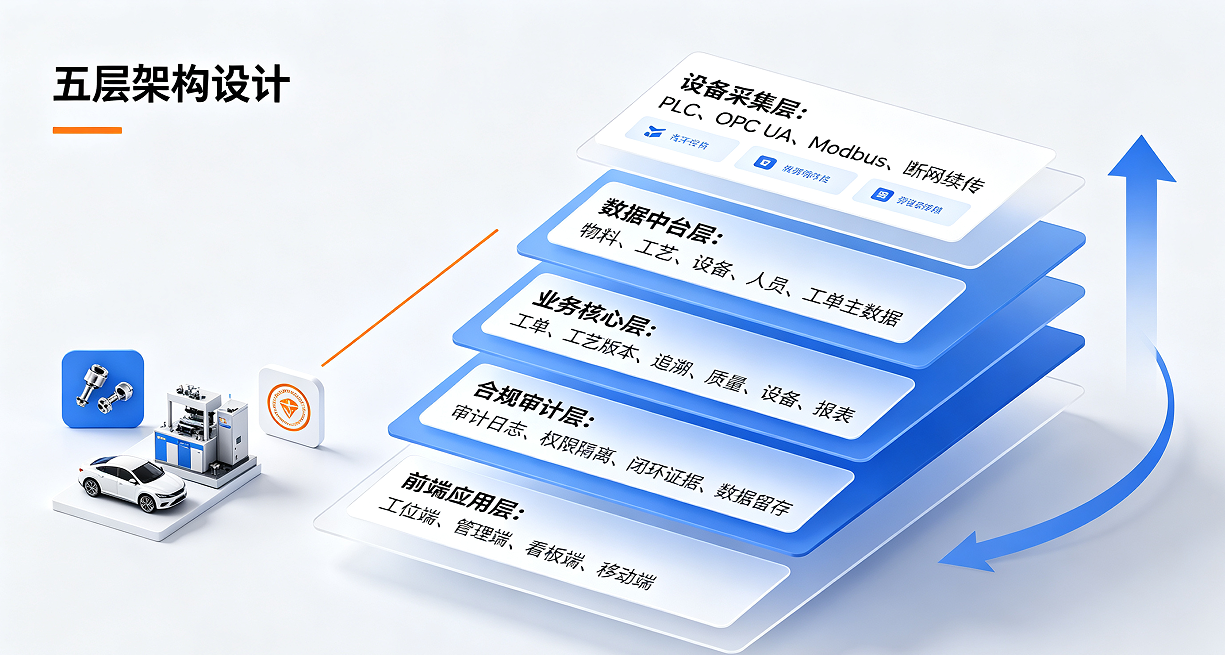

结合数百家家汽配工厂落地经验，一套成熟、稳定、合规的汽车零部件MES，采用设备采集层、数据中台层、业务核心层、合规审计层、前端应用层五层架构设计，层层解耦、各司其职，兼顾稳定性、合规性与灵活性。

第一层：设备采集层——打通现场真实数据入口

MES所有业务、合规、追溯数据的核心源头就是现场设备，这一层决定了系统数据的真实性与完整性，也是很多低端MES最薄弱的环节。

汽配车间设备品类繁杂：冲压机、注塑机、热处理炉、焊机、加工中心、检测设备等，通讯协议各不相同。架构设计上需支持PLC、Modbus、OPC UA、TCP/IP、串口、设备网关等多协议统一接入。

核心实战能力：

• 实时自动采集：设备工艺参数、生产节拍、开机状态、异常停机、良次品数据自动采集，无需人工录入

• 断网续传机制：车间网络波动时数据本地缓存，网络恢复自动补传，杜绝数据丢失

• 数据清洗过滤：自动过滤无效数据、重复数据，保证进入系统的数据精准有效

价值：从源头保障生产数据真实可信，彻底解决人工台账滞后、错漏、篡改问题，满足IATF16949数据真实性要求。

第二层：数据中台层——统一数据标准，支撑全链路追溯

数据中台是整个MES的核心枢纽，负责所有数据的统一存储、规整、关联与调度，是实现汽配单件/批次全链条追溯的关键。很多系统追溯混乱，本质是数据中台架构缺失、数据关联混乱。

架构核心设计：建立五大主数据统一标准，覆盖汽配生产全要素

• 物料主数据：原材料、半成品、成品、辅料批次信息统一管理

• 工艺主数据：工序、SOP、工艺参数阈值、检验标准版本管控

• 设备主数据：设备台账、点检保养、参数模板、设备绑定工位

• 人员主数据：岗位权限、操作资质、上岗记录

• 工单主数据：生产批次、订单信息、生产计划、交付要求

通过数据中台，实现一物一码、一批一码，将物料、设备、人员、工艺、质量数据自动关联，构建完整的追溯数据底座。

第三层：业务核心层——贴合汽配场景的模块化业务

业务层是MES落地应用的核心，摒弃通用制造业的通用模块，完全对标汽车零部件生产场景与IATF16949审核要求，拆解为8大核心业务模块，按需启用、灵活配置。

1. 生产工单与排产模块

支持工单拆分、合并、换线、插单，适配汽配多品种混产；绑定工艺版本，杜绝错用工艺，生产全程工单可查、进度可视。

2. 工艺版本管控模块

严格管控工艺升级、版本迭代，旧版本工艺自动锁定，新版工艺强制同步现场；记录工艺变更原因、变更时间、责任人，满足体系变更管控要求。

3. 工位作业与防错模块

工位扫码上料、防错校验，错料、漏工序、超参数自动拦截；强制触发首检、巡检、末检，未完成检验无法流转下一工序，实现生产事前防错、事中管控。

4. 全链路追溯模块

对标IATF16949 8.5.2.1追溯条款，实现从原材料入库、生产加工、质量检测、设备参数、人员操作到成品出库的全维度追溯，一键调取完整追溯报表。

5. 质量管控模块

覆盖来料检、过程检、成品检、不良品管控、返修报废、8D整改闭环；自动生成NCR报告，质量异常全程记录、全程可追溯，解决审核无闭环难题。

6. 设备管理模块

设备点检、保养、维修、故障记录全流程管理；设备参数超限预警、停机原因统计，保障设备状态合规，满足过程设备管控审核要求。

7. 物料仓储与防错模块

车间物料流转、批次管控、先进先出、物料防错，杜绝混料、错料问题，精准匹配汽配物料批次追溯要求。

8. 报表与看板模块

内置IATF16949合规报表、生产报表、质量报表、设备OEE报表，支持一键导出，直接用于审厂与日常管理分析。

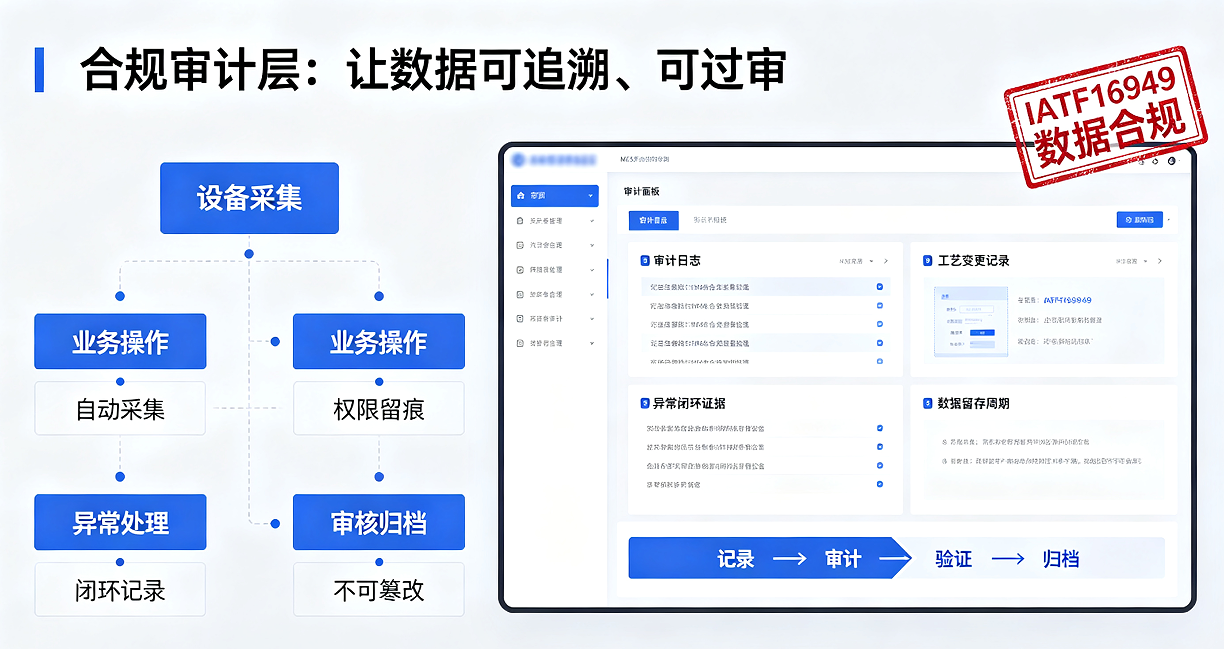

第四层：合规审计层——专为汽配审厂打造的底层能力

这是汽配MES与普通MES最大的架构差异。普通MES只有业务功能，汽配MES必须独立搭建合规审计底层，专门应对IATF16949审核、主机厂二方审厂。

核心架构能力：

• 全行为审计日志：所有账号登录、参数修改、工艺调整、数据录入、异常处理全部留痕，不可删除、不可篡改

• 权限分级管控：管理员、工艺员、操作员、质检员权限隔离，越权操作自动拦截、自动记录

• 问题闭环审计：所有质量异常、设备异常、生产问题的整改过程全程归档，形成完整审计证据链

• 数据周期留存：支持按车企要求设置数据留存年限，满足长期追溯与复审要求

第五层：前端应用层——适配车间多场景使用

架构前端适配多终端、多场景，兼顾管理便捷性与现场实操性：

• 车间工位端：工控机、平板、扫码枪，极简操作，适配一线员工快速上手

• 管理PC端：全功能配置、数据查询、报表导出、流程审核

• 大屏看板端：生产进度、质量异常、设备状态实时可视化

• 移动端：异常预警、审批处理、数据随时查看

前端轻量化设计，降低现场操作门槛，避免“系统好用、现场不用”的落地难题。

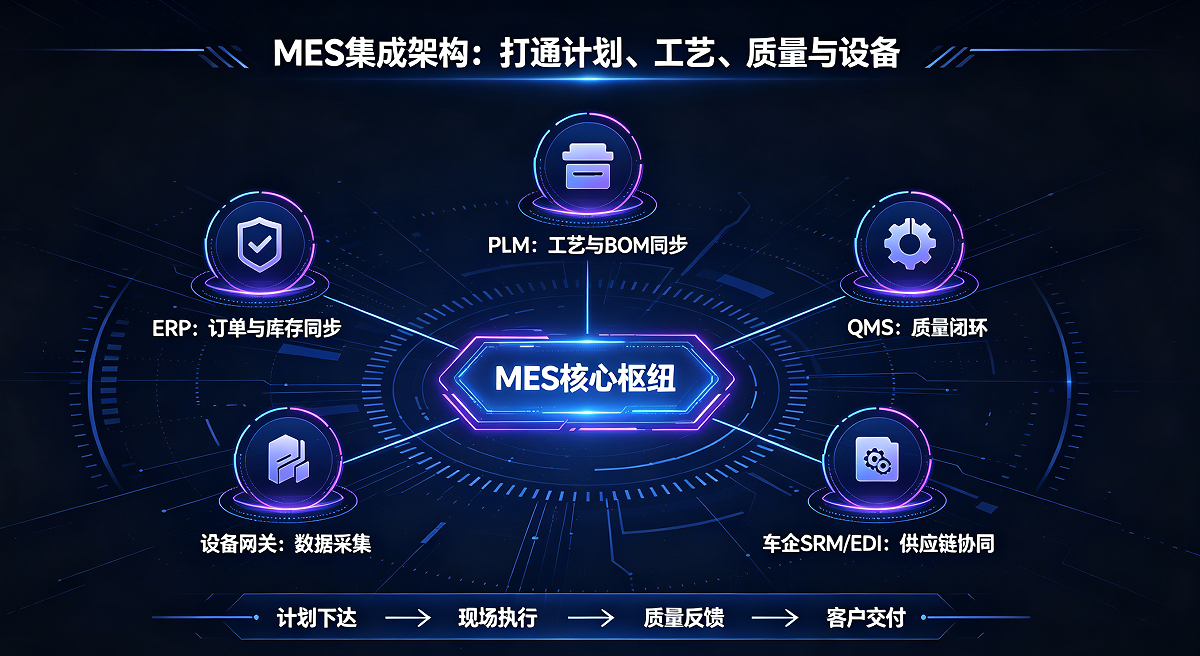

MES是车间数字化的核心枢纽，必须实现与上下游系统的无缝打通，架构预留标准化接口，支持主流系统快速集成。

• 对接ERP：同步订单、物料、库存、生产计划，实现计划与现场联动

• 对接PLM：同步工艺图纸、工艺版本、BOM清单，保证生产工艺一致性

• 对接QMS：质量数据互通，实现质量问题全流程闭环

• 对接车企SRM/EDI：满足主机厂数据对接、订单同步、送货追溯要求

• 对接设备网关：统一设备数据采集入口，兼容各类老旧、新型设备

松耦合集成架构，不会因为单一系统升级、变更影响MES核心业务，保障系统长期稳定运行。

结合大量落地项目，总结架构设计高频坑点，企业选型、开发、实施时可直接避坑：

坑1：无独立合规层仅靠业务日志实现审计，数据可删除、可篡改，审厂直接不通过，无法满足IATF16949硬性要求。

坑2：主数据不统一物料、工艺、设备数据混乱，追溯链路断裂，出现质量问题无法精准溯源。

坑3：工艺无版本管控工艺更新无记录、无锁定，现场容易误用旧工艺，存在严重质量隐患与审核风险。

坑4：依赖人工补录数据设备数据不能自动采集，大量数据靠人工填写，数据真实性无法保障。

坑5：架构耦合严重模块绑定过死，无法按需拓展、无法对接车企系统，后期迭代需要整体重构。

汽车零部件MES的架构设计，核心不在于技术多先进，而在于是否贴合行业场景、是否原生适配合规、是否能稳定落地、是否可长期迭代。

一套优秀的汽配MES架构，能帮企业实现：

 ✅ 底层合规，轻松应对IATF16949与主机厂审厂

 ✅ 数据真实，全链路追溯无断点

 ✅ 流程刚性，杜绝人为操作漏洞

 ✅ 柔性生产，适配多品种混产场景

 ✅ 灵活拓展，支撑企业长期数字化升级

数字化转型，先固地基、再做功能。选对MES架构，才能真正告别“上线即闲置、落地不合规”的行业通病，用数字化夯实汽配企业的生产与合规核心竞争力。
